Ejemplo: Trace
Producto: CODESYS Control
El ejemplo muestra cómo registrar y almacenar variables de valores mediante el objeto de seguimiento en el árbol de dispositivos y el Rastro elemento de visualización.
 |
 |
Descripción
Aplicación: TraceRecordingExample
La aplicación muestra cómo registrar y almacenar valores de variables por medio del objeto de seguimiento en el árbol de dispositivos y el Rastro elemento de visualización. Para hacer esto, la aplicación debe descargarse al controlador e iniciarse.

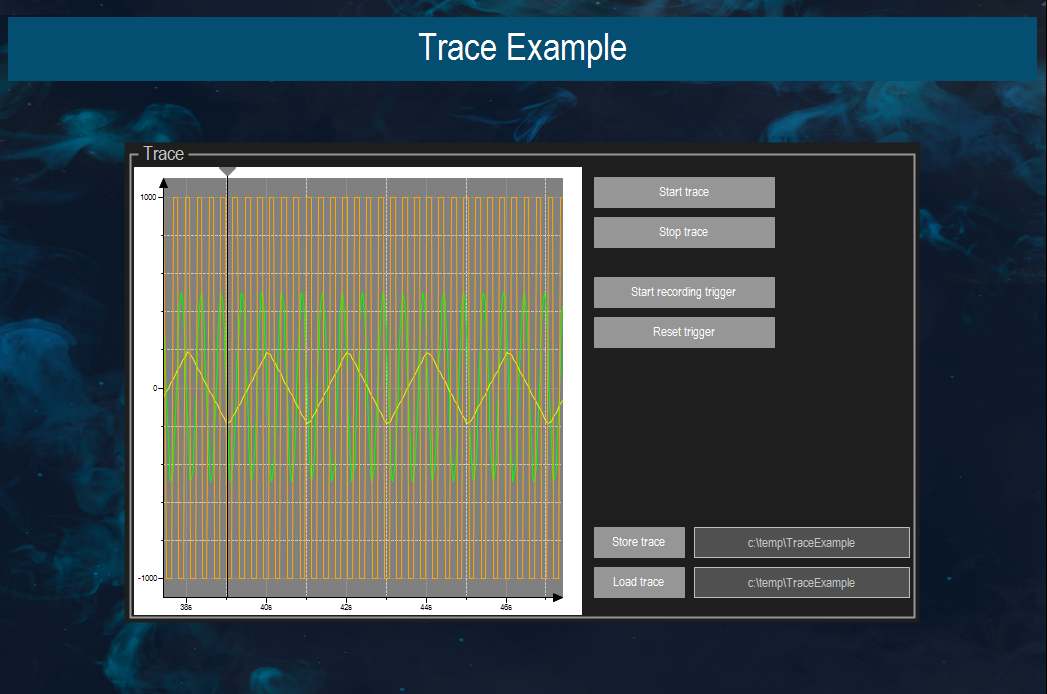

Pasos para almacenar y cargar grabaciones mediante el Rastro elemento de visualización:
En la visualización, adapte las rutas para Almacenar seguimiento y Traza de carga si necesario.
Nota: No se permiten rutas absolutas.
Haga clic en el Iniciar seguimiento botón para iniciar el rastreo.
Haga clic en el Activar inicio de grabación botón para activar la grabación.
Haga clic en el Almacenar seguimiento botón para almacenar la traza.
Haga clic en el Traza de carga botón para cargar la traza.
(Restricción: esto solo funciona si el seguimiento se ha almacenado con la aplicación que se está ejecutando actualmente).
Pasos para almacenar y cargar grabaciones mediante el objeto de seguimiento en el árbol de dispositivos:
Configure si la traza debe iniciarse o no mediante un comando de menú o una condición de grabación.
Para ello, en los ajustes de grabación (Configuración), seleccione o borre la Habilitar disparador opción.
Hacer clic Rastro → Descargar para descargar la traza al controlador.
Hacer clic Rastro → Iniciar seguimiento para iniciar el rastreo. Si ha seleccionado el Habilitar disparador opción, entonces la Iniciar seguimiento El comando de menú está deshabilitado. Luego, el seguimiento se inicia automáticamente después de la descarga y se detiene por el evento desencadenante. El Restablecer disparador El comando reinicia el seguimiento.
Hacer clic Rastro → Almacenar seguimiento para almacenar la traza.
Hacer clic Rastro → Seguimiento de carga para cargar la traza.
Aplicación: IECTraceConfiguration
La aplicación utiliza texto estructurado para configurar directamente un elemento traza. Las funciones correspondientes del gestor de seguimiento se implementan en el CmpTraceMgr biblioteca. Los objetos de seguimiento obtienen sus datos de un paquete. Un paquete puede contener uno o más registros. La variable a registrar se asigna a un registro.
El PLC_PRG El programa crea y configura un paquete y un registro correspondiente. El FBTracMgr El bloque de funciones encapsula las funciones y los identificadores del CmpTraceMgr administrador de rastreo

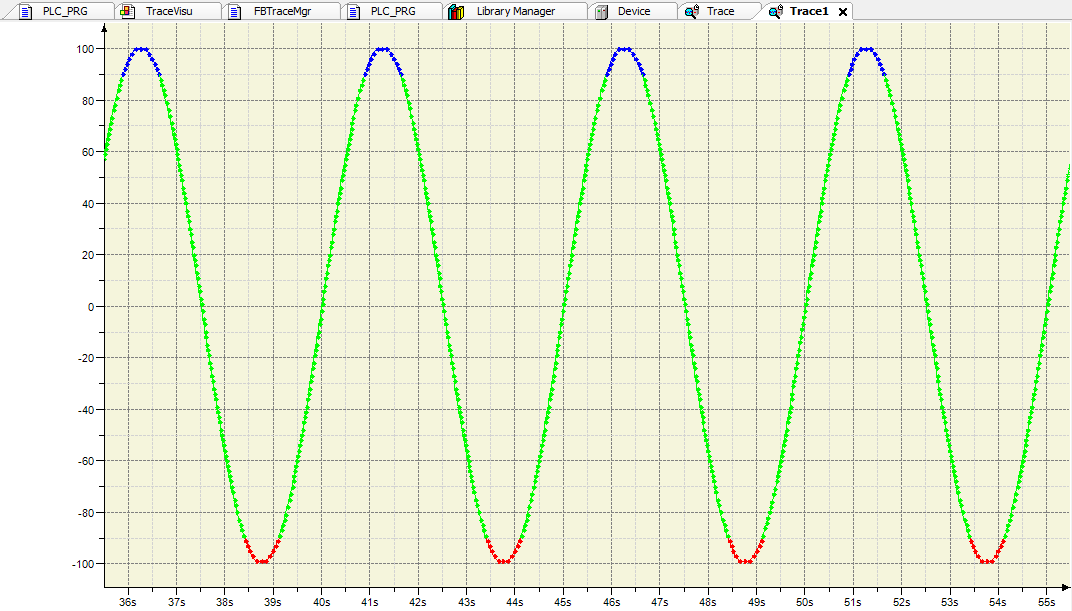

El seguimiento configurado programáticamente se puede cargar en un objeto de seguimiento mediante el Rastro → Upload Trace dominio.
Requisitos y restricciones del sistema
Sistema de programación | CODESYS Development System (versión 3.5.14.0 o superior) |
Sistema de tiempo de ejecución | CODESYS Control Win (versión 3.5.14.0 o superior) |
Componentes adicionales | - |
